jinnianhui金年会GTX63S高压油管焊接
jinnianhui金年会GTX63S高压油管焊接系统
GTX63S高压油管焊接系统是jinnianhui金年会专为管子/管法兰TIG焊接设计的专用焊接系统。适用于一般管法兰形式的自动化焊接�？墒迪旨虻ノ恢煤浮⑷恢煤浮⒍越雍阜臁⒔呛阜斓� ，操作便当、快捷、省力。
jinnianhui金年会GTX63S高压油管焊接系统组成：GTX63S管子/管法兰焊接、iOrbital5000-H数字化焊接电源和选配产品钨极磨削机等组成。
●可焊管径（mm）φ8~φ76；
●适用管子长度≤5m；
●适用管子重量≤50KG
●可焊材质：碳钢、不锈钢等
钨极磨削机
●长度切断和椎体磨削功效
●磨削高精度刻度值指示
●自动化焊接配套设备
焊接前管端外面抛光 ，露出金属本色 ，对接管端要平口、去除毛刺；
用丙酮或酒精清洗工件外貌油污 ，坚持工件外观洁净金属色；
工件点焊用手工氩弧焊不加丝 ，点焊焊在坡口里面 ，勿将管口焊破；
管/管及管法兰装配不留间隙 ，凌驾相应厚度需要开坡口；
无特殊要求 ，�；て逦曜�99.99%的氩气 ，流量控制在5~8L/min;
焊丝规格：φ1.0mm（标配） 。
焊接工艺
1、凭据焊接工艺需要可选择接纳自熔、填丝或是先自熔后填丝等 ，操作便当、快捷、省力;
2、夹具体可通过手摇动机身后（下）方的摇杆进行前后调理;
3、夹具体自定心功效 ，两边可同时夹紧松开工件 ，以便快速定位;
4、旋转驱动接纳伺服电机 ，在转速规模内无级调速。所有的水、电、气管、线均无纠葛;
5、接纳气动夹紧方法 ，使工件能够牢牢地定位在事情台上 ，无需人干予；
6、接纳水冷TIG焊枪的标准结构形式：从后面向前顶紧钨极夹抵达夹紧钨极的目的 ，更换或调解钨极便当快捷；
7、送丝无纠葛 ，自带一体式送丝机 ，可装1.0kg丝盘。

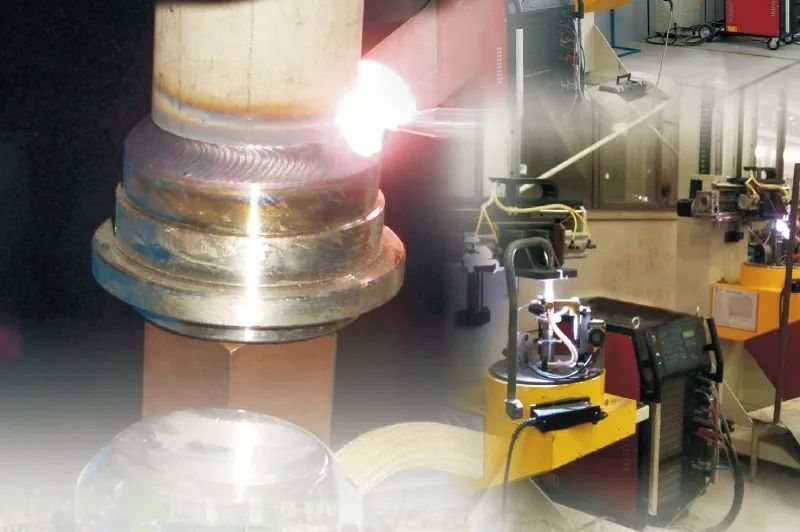

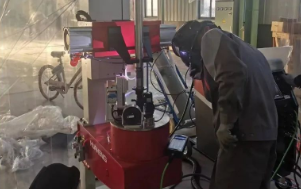

现场1
1

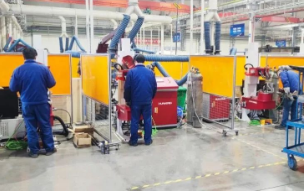

现场2
2

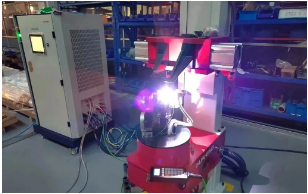

现场3
3

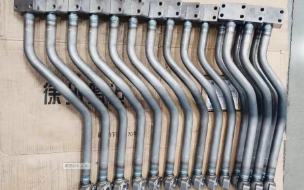

制品4
4
