jinnianhui金年会TOA230开启式管管焊接系统
宣布日期：2023-08-02 作者： 点击：
jinnianhui金年会TOA230开启式管管焊接系统是专为管/管TIG焊接设计的专用焊接系统，适用于内径φ120mm~178mm一般形式的管/管自动化焊接。与jinnianhui金年会iOrbital5000程控电源配套使用，可实现精密全位置TIG管/管焊接，焊接结果重现性高，焊接行业内一致好评！
PART 01
设备技术参数
| 可焊材质 | 碳钢、不锈钢 |
可焊管径 | 内夹钳：φ120~φ178（4 1/2"~7"）（mm） |
| 外夹钳：φ178~φ230（7"~9"）（mm） | |
| 钨极直径 | φ2.4、φ3.2 （mm） |
| 额定电流 | 200A 暂载率60% |
| 横摆宽度 | 40 （mm） |
| 外形尺寸 | 410*425*560 （mm） |

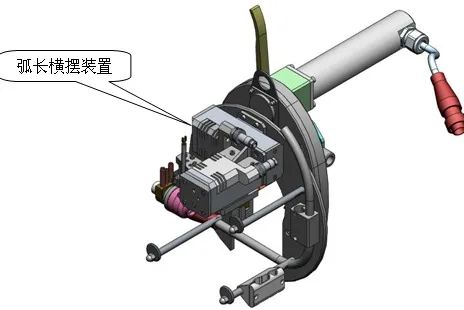

弧长横摆�？�
弧长横摆装置装置在转盘上，弧长、横摆电机可发动焊炬沿径向、轴向偏向运动。焊接开始可调理钨极与工件的距离，钨极对焊缝中心位置；在焊接历程中，弧长电机用来包管钨极与工件的高度稳定，横摆电机在焊接历程中满足焊缝熔宽的要求。

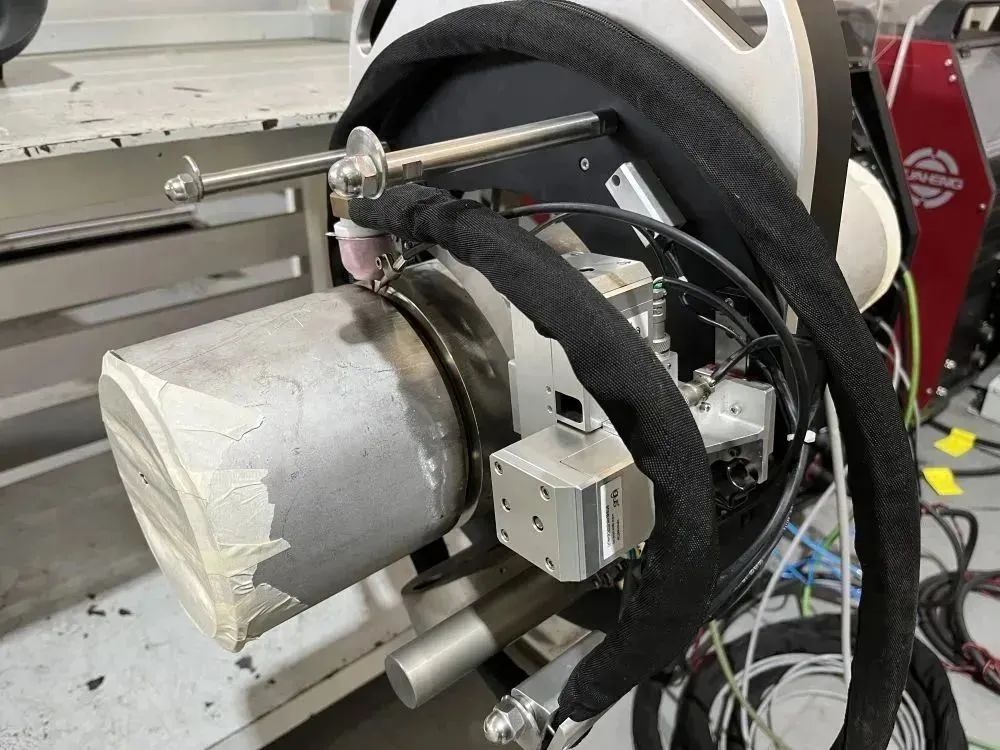

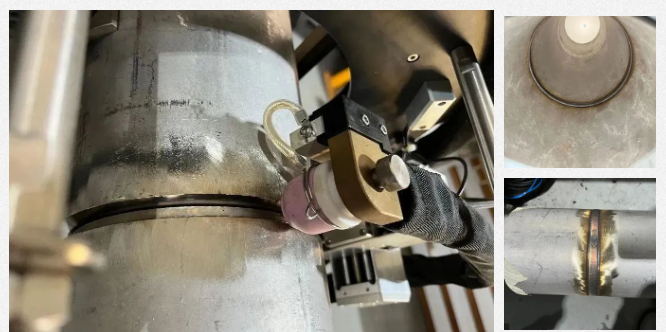

设备细节图
PART 02
设备性能特点
焊枪主要部分接纳铝制，结构轻巧，卡钳式装夹方法可对规模内管径任意调解；
接纳无间隙齿轮传动设计，旋转平稳、转动惯量小，无卡阻现象；
电动弧长横安排计，适合多道焊接工艺要求；
适用中厚壁碳钢、不锈钢材质的管道焊接；
可自熔、加丝焊接，枪头循环水冷，连续事情时间长；
广泛应用于管管、管弯头等多种接头工厂及现场装置。
选配产品*钨极磨削机
jinnianhui金年会钨极磨削机（WMJ06）
与TOA230管焊设备配备，提高焊接质量，减少钨极对人体伤害，降低劳动本钱。
PART 03
应用领域及现场
jinnianhui金年会TOA230开启式管管焊接系统主要用于化工、食品、工程装置、锅炉、军工和核电等行业。
华外慧中/持之以恒

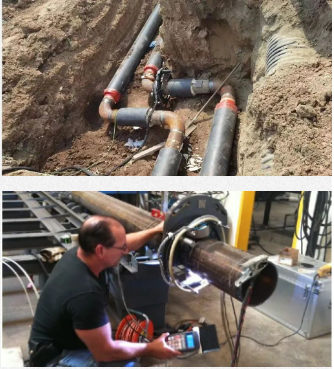

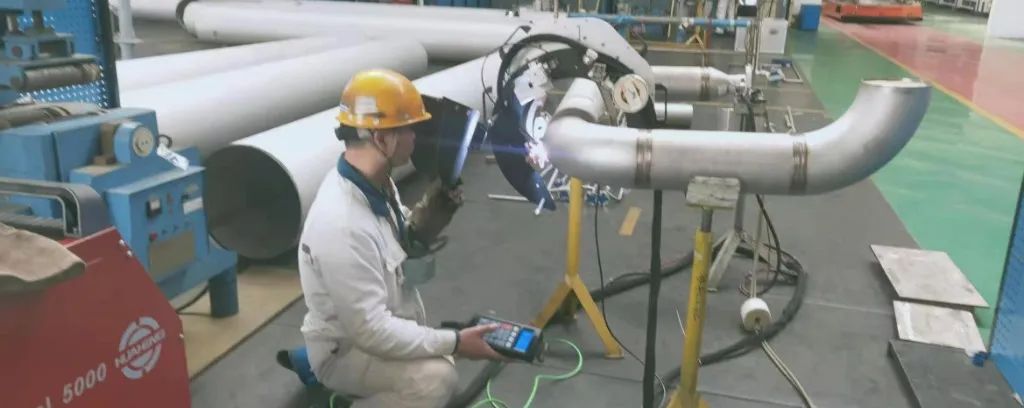

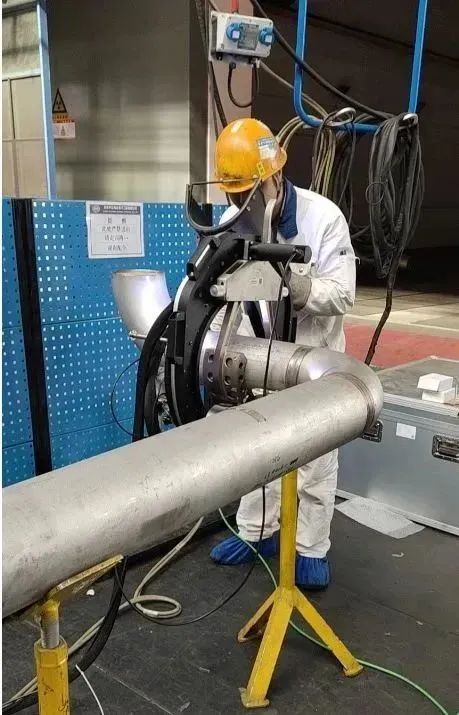

使用现场
