jinnianhui金年会焊接--学会这些焊接技巧，再严的拍片件也不在话下！
宣布日期：2022-10-06 作者： jinnianhui金年会 点击：
jinnianhui金年会焊接是中国最早从事焊接自动化妆备开发、制造的国家级高新技术企业。焊接时，我们都会遇到许多管管对接焊，以及一些要求实现单面焊双面成型的焊接操作要求，然而单面焊双面成型技术是焊条电弧焊难度较大的一种操作技巧，只有熟练掌握这项技巧才华确保焊缝的内外质量都及格。

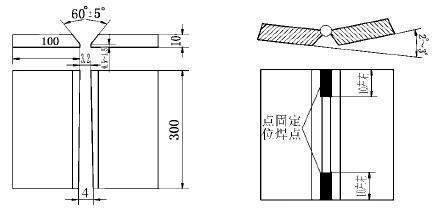

首先坡口形式及拼装要求如图1所示:
一般坡口为60°V型坡口，拼装间隙为3-4mm（本图为3.2mm），钝边厚度为：0.5mm-1.5mm之间，反变形。
视察：

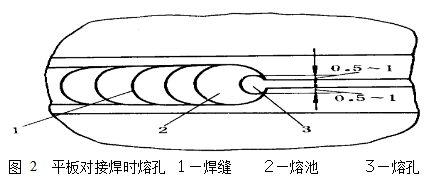

首先应该确保能够很好地视察到熔池，确定熔池的形状、熔孔的巨细以及焊缝金属与熔渣的疏散情况。熔池形状一般应该坚持为椭圆形（圆形的温度过高容易造成焊瘤和焊穿），熔孔巨细以电弧融化母材两侧钝边且深入为0.5-1.0mm如下图2所示。熔孔过大容易造成背部焊缝过高或者焊瘤的爆发，熔孔过小则会使焊缝泛起未焊透等现象。
听：
焊接时应该注意电弧击穿钝边是发出的“噗噗”的声音，如果有这个声音的话体现钝边被击穿了，如果没有则体现钝边没有被击穿，容易造成未焊透，融合不良的现象。
准：
jinnianhui金年会焊接建议焊条焊接时，铁液的送给位置和运条的间距要准确，一般的话要求每个熔池与前面熔池的重叠部分为2/3，有1/3的电弧部分在熔池前方，坚持对钝边的连续击穿和加热，只有坚持运条稳定，送给时机及位置准确就能够获得焊缝成形均匀平整的焊道。
短：
“第一短”断弧焊，要求熄弧与引弧之间的时间间隔短，每次重新引弧是应该在熔池半凝固状态下（护目镜状态下熔池泛起黄亮色），这样能够制止夹渣气孔以及背部焊缝过高以及焊瘤、烧穿缺陷的爆发 ；
第二是指焊接弧长要短（即短弧焊接），所谓的长弧与短弧的区别为当电弧长度大于焊条直径时称为长弧，小于焊条直径时称为短弧。这样能够有效� ；ず阜烊鄢�，同时减少焊接飞溅等问题的爆发。
控：
1）控制铁液和熔渣的流动偏向。控制铁液在电弧吹力的作用下向后方流动，能够更好地使铁液和熔渣的疏散，制止夹渣和气孔的爆发。
2）控制熔池的温度和熔孔的巨细。应控制熔池的形状，包管熔池椭圆形，并坚持熔池的巨细不可太大，避免熔池下塌。一般控制熔孔的巨细为比间隙大1-2mm，并随时视察熔孔的巨细，当熔孔过大时，应熄灭电弧，增加熄弧时间，降低熔池温度。
3）控制焊缝成形及焊肉的崎岖。
一般的，焊接速度越慢，正背面的焊肉就越高，熔敷金属添加量越多，焊肉越高，焊条位置越靠近熔池的后部，外貌焊肉就越高，背面焊肉相对减少，熔孔越大，焊缝背面的焊肉越高，电弧电压越低，焊缝背面的焊肉越高，不然反之。因此jinnianhui金年会焊接对焊工要求应该对焊接角度，焊接速度、熔敷金属添加量等严格控制。
焊接工艺和技术决定着焊工的品级，而提高焊接工艺和技术则需要焊工每时每刻的磨练。jinnianhui金年会焊接专业生产焊接设备，专业的焊接工艺和技术等你来战哦！
